高速電路設計降低信號衰減方法

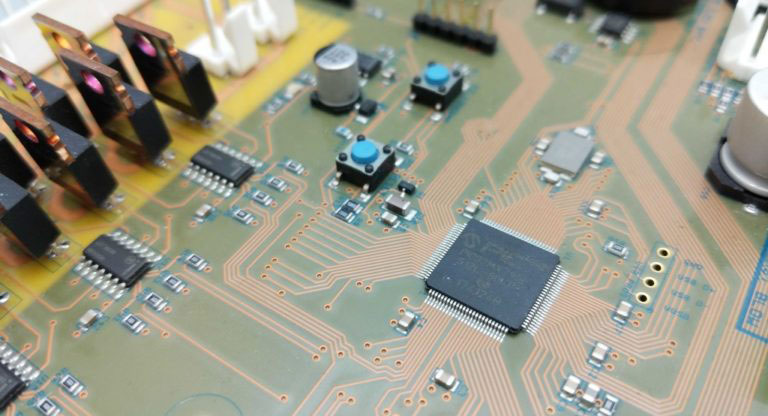

高速電路設計中的信號衰減是讓人頭疼的一件事，作為電路設計工程師在布線時應該降低信號衰減。本文主要介紹高速電路設計中降低信號衰減方法，希望對你有所幫助。
一、降低電抗路徑
在高速電路設計中，將接地層分為數字部分和模擬部分，但應將這兩個部分連接在靠近電源的地方，以便提供一條短的電抗路徑。同時，將電路接地通孔柵欄放置在高速電源平面周?chē)鷷?huì)產生良好的抑制效果，因?yàn)樗鼤?huì)產生兩個異相輻射器。
二、保證電源完整性
高速電路設計時加一個高速地，這樣防止模擬電路和數字電路對高速電路部分產生干擾和輻射。如果層數允許，將高速電源平面放置在兩個接地平面之間，這將使板上的高速電源平面和接地平面分離。
三、確保阻抗一致性
在高速電路設計中，由于高速信號會在較短的走線上產生傳輸線效應，因此較好使高速走線盡可能短。在電路板上使用阻抗控制，以確保走線在整個電路板上具有一致的阻抗。
四、注意過孔
高速電路設計時，以盡量降低使用過孔數量。因?yàn)槊總€(gè)通孔都會給走線增加阻抗，而設計通孔以使其具有與走線匹配的特定阻抗非常困難。應該對任何通孔進行反鉆，以防止信號共振，并且應格外小心，以確保差分對上的反鉆是對稱的。如果必須要在高速走線上使用過孔，選擇是并行使用兩個過孔以防止阻抗變化。這樣有兩個好處，1、它降低了走線上的附加阻抗；2、并聯的兩個通孔的總阻抗降低，從而增加了通孔對信號的低諧振頻率。
五、使用表面貼裝元件
高速信號設計時，使用表面貼裝元件。因?yàn)槭褂猛捉M件，則元件引腳上的剩余部分會產生另一個信號反射源，從而引起信號衰減。
上述降低信號衰減方法都是我的實戰經驗，希望對你的高速電路設計項目有所幫助。上海韜放電子提供專業的高速電路設計服務，如果您有這方面的需求，請與我們聯系。
