帶狀線傳輸線的路由基礎
隨著印刷電路板中使用的處理器技術的不斷發展，對以越來越快的速度進行電路布線的需求也在不斷發展。隨著處理器的每次新迭代的引入，信號切換速度變得更快，這又需要更加謹慎地注意這些信號在PCB上的路由方式。由于該電路具有更高的時鐘速度和更短的轉換時間，因此許多過去無需考慮布線的連接現在都需要視為高速傳輸線。
為了通過高速開關正確導通這些傳輸線，需要仔細控制PCB中的走線布線。這就要求穿過電路板的傳輸線的結構必須非常一致，以防止信號的任何部分被反射。這些信號反射會在線路上引起噪聲，并最終降低電路性能。為防止出現此類問題，需要為PCB中的帶狀線傳輸線路由設置板層堆疊和路由規則，我們將在此處進行更詳細的探討。
帶狀線布線是電路板層配置，它允許將內部走線布線層夾在兩個接地層之間。通過仔細控制布線層和平面層之間的絕緣材料的厚度和介電常數（Dk），您可以創建具有特定寬度和銅重量的走線，并以特定的阻抗工作。這被稱為受控阻抗路由，在PCB上對傳輸線進行路由以消除任何信號反射時通常需要這樣做。
傳輸線布線的另一種配置稱為微帶，它與帶狀線布線相似，不同之處在于微帶在板的外層布線。采用這種配置，在表面布線層下方僅存在一個參考平面和絕緣電介質。如果沒有帶狀線上方和下方的布線數量相同的屏蔽層，則微帶不會提供相同級別的隔離。另外，由于空氣的Dk值，跡線暴露而不是夾在平面之間會改變阻抗計算。這就是為什么微帶路由通常比帶狀線要寬的原因。
但是，由于帶狀線布線在電介質層和平面層之間很好地隔離，因此傳輸線的輻射能量不如微帶線那樣。這允許更小和更緊密地布線。此外，帶狀線配置還提供了更多保護，使其免受可能產生干擾的傳入攻擊者信號的侵害。接下來，我們將研究帶狀線傳輸線路由的四個基本步驟。

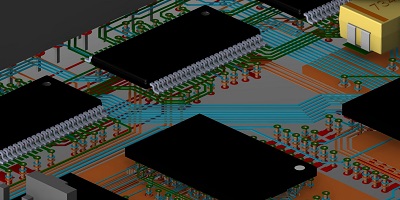

組件下方的PCB布線
成功路由帶狀線傳輸線需要考慮四個基本步驟：
層堆疊：使用帶狀線配置來路由傳輸線始于創建板層堆疊。不僅需要指定兩個接地平面之間的專用布線層，而且還必須計劃介電材料及其寬度。這對于下一步很重要。
阻抗計算：PCB布局團隊將需要板層堆疊信息，以便正確計算受控阻抗線的布線寬度。通過插入將要使用的板材及其寬度，計算器將能夠確定目標阻抗值的正確走線寬度。
布線：傳輸線需要與其他類型的信號布線隔離，因此請確保設置您的設計規則，以使這些線有足夠的間隙。其他信號可以使用同一層，它們只需要避開高速傳輸線，以保持這些線的信號完整性。
接地層：布設傳輸線時，請確保不要布設在接地層的中斷處。傳輸線需要不間斷的平面層，以提供干凈，直接的信號返回路徑。由于分裂的平面，切口或什至大量的過孔而導致的平面層中的任何中斷，都會導致返回信號在平面周圍徘徊，從而在產生噪聲時產生噪聲。
此時，您就可以開始路由帶狀線傳輸線了。根據需要，也可以使用不同類型的帶狀線路由配置。在某些情況下，可能需要將布線在參考平面之間偏移或與另一個信號耦合在一起。您可以在下圖中看到一些示例。

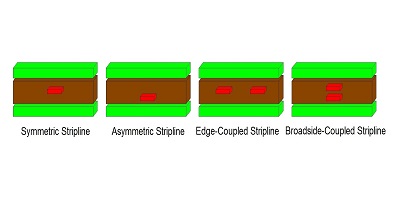

帶狀線布線結構的一些示例
下一個問題是，您的PCB設計工具如何幫助您進行帶狀線傳輸線布線？從直接與制造商合作以導入板層堆疊信息的能力開始，有許多PCB設計工具功能將非常有用。通過使用IPC 2581數據格式，您的制造商可以向您發送其首選的層堆疊以及材料，寬度和層配置。然后，您可以使用相同的協議將完成的電路板文件發回以進行制造和組裝。內置于設計工具中的阻抗計算器，以及用于布線和接地平面創建的設計規則和高級編輯功能，也會很有幫助。
