微控制器以高分辨率將頻率轉換為電壓
當您需要將測量信號從數字域轉換為模擬域時，此設計是僅需兩個芯片的合適解決方案。頻率到電壓的轉換在儀器電路中有許多應用。
該設計（圖1）基于14引腳PIC單片機16F753 ，該單片機具有嵌入式16位計數器和9位數模轉換器（DAC）。此設計的輸入頻率范圍在0至50 KHz之內，其輸出電壓在0至4.99 V的范圍內，分辨率為10 mV。

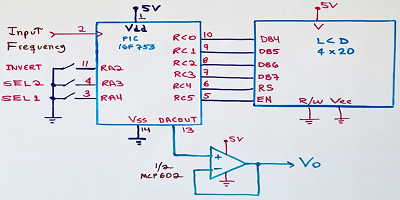

1. PIC微控制器是該頻率電壓轉換器的中心。
為了實現轉換，將輸入頻率分為四個刻度，這些刻度由輸入SEL1和SEL2 （圖2）手動選擇。

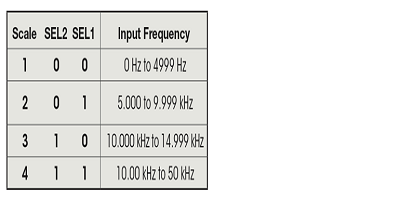

2.通過DIP微型開關將輸入頻率分為四個刻度
當輸入代碼為1FFh（511d）時，DAC的最大值為4.99 V；對于輸入值為000h的最大值，則DAC的最大值為0.000V。對于第一個比例，我們獲得在以下轉換方程式中替換的最大值和最小值：
替換這些值，我們得到兩個方程式：
求解兩個方程，我們得到：
求解M，我們得到：
將兩個值代入公式1中，我們得到偏移值，結果是公式3：
現在，公式3可以用PIC基本代碼實現。但是首先，我們需要使用TIMER1以1.00秒的間隔測量輸入頻率，如下所示：
TMR1L = 0; 清除TIMER1寄存器
TMR1H = 0;
T1CON.0 = 1; 計時器1已啟用
暫停1000； 持續1.00秒
T1CON.0 = 0; 定時器1已禁用
COUNTER.BYTE0 = TMR1L; 將兩個寄存器都存儲在兩個字節中
COUNTER.BYTE1 = TMR1H;
現在我們可以將等式3應用于：
DIV =計數器* 1000
DAC = DIV32 9784
DAC = DAC +失調; 頻率偏移量= 0;
例如，如果在TIMER1中獲得2500個脈沖，則可以通過將讀取的脈沖除以我們先前發現的常數9.784來獲得DAC的值：
然后，將其轉換為軟件代碼，我們得到：
現在我們可以確定多少個脈沖等效于所測量的每個位（圖3）。

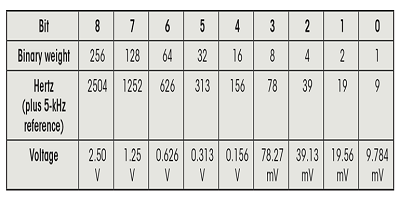

3.該表顯示了刻度2的頻率到電壓的轉換。
對于每個刻度，必須通過執行與公式1、2和3相同的方法來獲得常數。因此，對于第二個刻度（5-10 kHz），我們得到公式4：
然后我們確定每個位相當于多少個脈沖（圖4）。

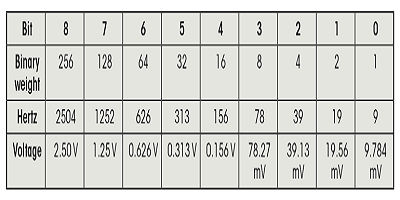

4.該表顯示了刻度3的頻率到電壓的轉換。
對于第三個音階（10-15 kHz），我們得到 公式5：
然后，我們確定每個位相當于多少個脈沖（圖5）。

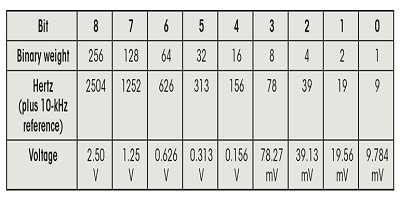

5.下表顯示了刻度3的頻率到電壓的轉換。
對于第四刻度（10-50 kHz），我們得到公式6：
然后，最后，我們確定圖6中的每個位等效于多少個脈沖。

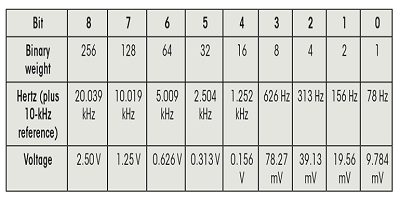

6.該表顯示了刻度4的頻率到電壓的轉換
圖7和圖8 顯示了針對不同輸入頻率及其各自的電壓輸出的兩種情況。下面的代碼清單顯示了在PIC16F753中實現的軟件代碼。

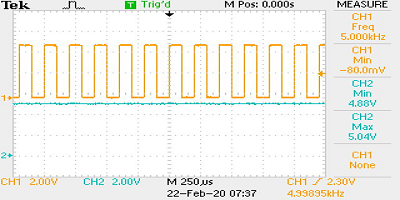

7.屏幕截圖描繪了以0-5 kHz的比例施加的5.000 kHz輸入頻率，以及其各自的5.04 V輸出。

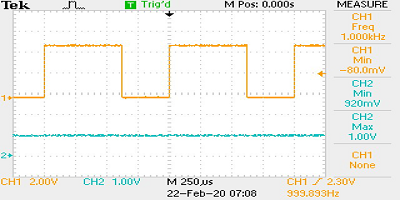

8.此屏幕截圖顯示了以0-5 kHz的比例施加的1.000 kHz輸入頻率，以及其各自的1.00 V輸出。
基于PIC16F753的頻率電壓轉換器的軟件代碼
'* 名稱 ：FREQ-TO-VOLTAGE.BAS
'* 作者：里卡多·希門尼斯和加布里埃爾·李·阿爾瓦雷斯
'* 版本：1
; PIC16F753
; 頻率至電壓轉換器
; 0hz-5khz = 0v-5 v; 第一尺度
; 5khz-10khz = 0-5v; 第二等級
; 10khz-15khz = 0-5v; 第三等級
; 10khz-50khz = 0-5v; 第四等級
; pic16f753
; 振蕩器和PORTS配置
OSCCON = 26美元；= $ 26; 時鐘設置為4 MHz
OSCTUNE = 0;
TRISA =％111110; RA0是輸出，RA1：RA5作為輸入
ANSELA =％000010; RA0：RA5數字
TRISC =％0000000; RC0：RC2作為輸入，RC3：RC5作為 輸出
ANSELC =％000000; RC0：RC5作為數字
WPUA =％011100；RA2，RA3拉動使能
WPUC =％000000
DEFINE LCD_DREG PORTC'PORTC是LCD數據端口
DEFINE LCD_DBIT 0'PORTC.0是數據LSB
DEFINE LCD_RSREG PORTC'RS連接到PORTC.4
定義LCD_RSBIT 4
DEFINE LCD_EREG PORTC'E連接到PORTC.5
定義LCD_EBIT 5
使用DEFINE LCD_BITS 4'4數據線
DEFINE LCD_LINES 2'是2行顯示
DEFINE LCD_COMMANDUS 1500'使用1500uS命令延遲
DEFINE LCD_DATAUS 44'使用44uS數據延遲
; ---------設置LCD ------------------------------------- -------------------
LCDOUT $ FE，$ 28； $ 28功能套裝，4位
LCDOUT $ FE，$ 10； $ 10 SHIFT顯示
LCDOUT $ FE，$ 0C; $ 0C顯示
LCDOUT $ FE，$ 06; $ 06進入模式設定
; ------------定時器配置----------
T1CON =％10000100; $ 84定時器1禁用
; --- HPWM設置為250 Hz，需要時刪除分號-
; CCP1CON =％00001100; PWM模式選擇和CCPx使能
; PR2 = 79; 從方程式獲得的值
; T2CON =％00000100; 啟用計時器2，PRESCALER 16
; CCP1CON.5 = 0
; CCP1CON.4 = 0
; CCPR1L =％000101000;
; ADC使能
ADCON0 =％10000111; 使能ADC
ADCON1 =％00000000; FOSC / 2
; -------- DAC 配置---------------------------------------
DAC1CON0 =％11100000; $ E0，DAC使能正確
; ---------聲明變量
COUNTER VAR WORD; 聲明計數變量
; COUNTER.BYTE0 VAR TMR1L
; COUNTER.BYTE1
DAC VAR WORD； 可能由DAC使用
SEL VAR BYTE； 刻度選擇器
HZ VAR BYTE [5]; 赫茲的數字
DIV VAR WORD;
在VAR BYTE中；
VBE var word
OUT VAR BYTE;
我是VAR WORD；
I2 VAR WORD；
ID VAR BYTE [3];
VIN VAR WORD;
VID VAR BYTE [4];
VED VAR BYTE [4];
VIN2 VAR WORD;
INVERT VAR PORTA.2; 資料倒換密碼
x var字節;
VO VAR WORD [4];
OPTION_REG.7 = 0;
; --------程序啟動----------------
RPT：
;第一測試，讓我們做第一尺度
; DAC中的位數= 511，所以5KHZ / 511
; 5KHZ / 511 = 9.7843
; K = 9.7843
對于X = 0至5; 開始循環
HZ [X] =“ 0”;
VO [X] =“ 0”;
VIN = 0; 清算變量
IN = 0;
OUT = 0;
SEL = 0;
DAC = 0;
DIV = 0;
DAC = 0;
VID [X] =“ 0”;
ID [X] =“ 0”
NEXT X;
LCDOUT $ FE，$ C0，“等待縮放”
OBTAIN_PULSES ：；
LCDOUT $ FE，$ 80，“ HZ =”，HZ [4]，HZ [3]，HZ [2]，HZ [1]，HZ [0]，“ Vout =”，VO [2]，“。”，“ VO [1]，VO [0];
TMR1L = 0; 在TIMER1中清除寄存器
TMR1H = 0;
T1CON.0 = 1; 啟用計時器1
暫停1000；
T1CON.0 = 0; 定時器1已禁用
COUNTER.BYTE0 = TMR1L; 存儲低字節寄存器
COUNTER.BYTE1 = TMR1H; 存儲高字節寄存器
對于X = 0至4;
IN = COUNTER DIG X; 獲取數字
LOOKUP IN，[“ 0123456789”]，OUT; 解碼每個數字
HZ [X] = OUT; 存儲數字
NEXT X;
LCDOUT $ FE，$ 80，“ HZ =”，HZ [4]，HZ [3]，HZ [2]，HZ [1]，HZ [0]，“ Vout =”，VO [2]，“。”，“ VO [1]，VO [0];
; -----選擇------------
;對于X = 0到255
SEL =（PORTA＆％011000）>> 3; 讀取PORTA ANS SHIFT右位3位
;選擇比例
如果SEL =％00，則GOSUB ESC1; 0-5KHZ
如果SEL =％01 THEN GOSUB ESC2; 10K-50K
如果SEL =％10 THEN GOSUB ESC3; 10KHZ-15KHZ
如果SEL =％11 THEN GOSUB ESC4; 5KHZ-10KHZ
如果INVERT = 0，則DAC = 511-DAC; 反轉數據IF = 0
GOSUB V_DAC;
LCDOUT $ FE，$ 80，“ HZ =”，HZ [4]，HZ [3]，HZ [2]，HZ [1]，HZ [0]，“ Vout =”，VO [2]，“。”，“ VO [1]，VO [0];
GOSUB DAC_OUT;
轉到OBTAIN_PULSES; 轉到標簽OBTAIN_PULSES；
; ------------------第一尺度 ----------------------------- --
ESC1 ：； 0HZ 5KHZ
; 獲取比例值
DIV =計數器* 1000
DAC = DIV32 9784
如果（COUNTER> 5000）THEN DAC = 0; ; 如果不在范圍內，則等于零
LCDOUT $ FE，$ C0，“ 0-5KHZ DAC =”，dec dac，“ ”
返回;
; ---------------------- 4th SCALE -------------------
ESC4 ：； 10KHZ-50KHZ
DIV =計數器* 100
DAC = DIV32 7827
DAC = DAC-127;
如果（計數器> 50000）或（計數器<10000）然后DAC = 0;如果不在范圍內則等于零
LCDOUT $ FE，$ C0，“ 10-50KHZ DAC =”，DEC DAC，“ ”
返回;
; ----------------------- 3rd scale -----------------
ESC3： ; 埃斯卡拉10KHZ-15KHZ
DIV =計數器* 1000
DAC = DIV32 9784
DAC = DAC-1022;
如果（COUNTER> 15000）或（COUNTER <10000）THEN DAC = 0; 如果不在范圍內則DAC = 0
LCDOUT $ FE，$ C0，“ 10-15KHZ DAC =”，DEC DAC，“ ”
返回;
; ------------------------------------------------- -----------------------------
ESC2 ：；比例5KHZ-10KHZ
; --------------獲取此標度的值
如果（COUNTER> 10000）或（COUNTER <5000）然后DAC = 0; 如果不在范圍內則DAC = 0
LCDOUT $ FE，$ C0，“ 5-10KHZ DAC =”，DEC DAC，“ ”
DIV =計數器* 1000
DAC = DIV32 9784
DAC = DAC-511;
如果（COUNTER> 10000）或（COUNTER <5000）THEN DAC = 0
LCDOUT $ FE，$ C0，“ 5-10KHZ DAC =”，DEC DAC，“ ”
返回;
;-伏打DAC ---------
V_DAC：
禁用
VO [1] = DAC * 976; 從DAC獲取電壓
VO [3] = DIV32 100; 與數字有關
啟用
對于X = 0至2;
IN = VO [3] DIG（X + 1）; 查找相應的數字
LOOKUP IN，[“ 0123456789”]，OUT;解碼數字
VO [X] = OUT; 商店數字
NEXT X;
返回;
; ------------------------------------------------- ------------------------------
DAC_OUT：
DAC1REFL = DAC.BYTE0; 修改DAC0寄存器
DAC1REFH = DAC.8; 修改DAC0位8
返回;
; ------------------------------
結束;
